lunes, 26 de febrero de 2018

M.F.N. y G.M.C(propuesta 2)

Como segunda propuesta, tenemos que hacer un circuito que consiga ajustar el color de una RGB mediante un potenciómetro.
Para ello, no emplearemos uno sino tres potenciómetros, una led RGB y una placa arduino.
Funcionaría de la siguiente forma: Cada potenciómetro está dedicado a un color, por lo tanto, si giramos solo el azul y el rojo, podríamos observar como el RGB se pondría morado. Este sería el montaje:


Este sería el código de Bitbloq:






Este sería el código definitivo:

domingo, 25 de febrero de 2018

M.F.N Y G.M.C (VERSIÓN 1)

LOS COMPONENTES:
  1. LED RGB
  2. BOTÓN
  3. POTENCIÓMETRO
  4. PLACA ARDUINO
  5. CABLES
  6. RESISTENCIAS


LO MONTAMOS EN EL FRIZZING:
EN BITBLOQ PUSIMOS LOS BLOQUES:
  • Declaramos la variable intensidad y la variable estado
  • Declaramos 8 funciones:
  1. Función rojo: se enciende el rojo y los demas estan apagados
  2. Función verde: se enciende el verde y los demas estan apagados
  3. Función azul: se enciende el azul y los demas estan apagados
  4. Función amarillo: se enciende el rojo y el verde , el azul esta apagado
  5. Función cyan: se enciende el azul y el verde , el rojo esta apagado
  6. Función magenta: se enciende el azul y el rojo , el verde esta apagado
  7. Función apagado: todos están apagados
  8. Función cambio_estado: hace una pregunta a la variable de estado y se ejecuta una función , cada vez se le suma uno y cuando llega a 6 vuelve a 0 es decir apagado.
  • Por último, la variable intensidad es igual a leer potenciómetro partido de 4, si leer botón es igual a 1 ejecutamos los cambios de estado y esperamos 1 segundo y después encendemos de uno en uno según usemos el botón y esperar 200 ms antes de cambiar cada color.

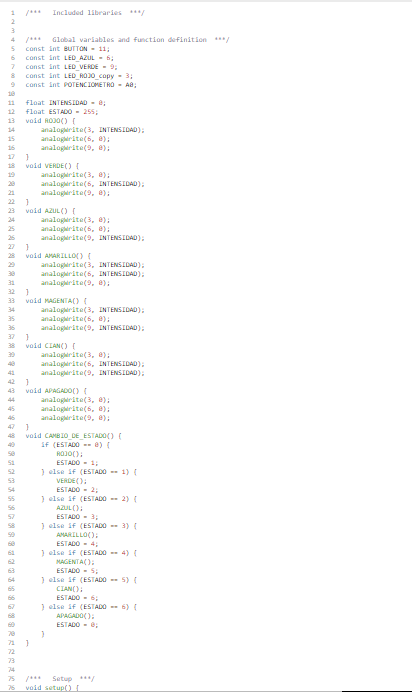

ESTE ES NUESTRO CÓDIGO:

ESTE ES NUESTRO VIDEO:




miércoles, 21 de febrero de 2018

M.F.N. Y G.M.C(propuesta)


 Componentes que utilizaríamos:

  1. botón
  2. led de RGB
  3. potenciómetro
  4. cables
  5. 4 resistencias
  6. placa arduino

   En esta práctica, tenemos que crear a partir de una led RGB, un potenciómetro, un pulsador, resistencias y una placa arduino, un circuito que pueda saltar de color en color y cambiar la intensidad del seleccionado.

Para ello, en primer lugar tendríamos que idear una propuesta la cual sería corregida posteriormente para su empleamiento en un circuito creado por nosotros con materiales de la sala de tecnología.

A decir verdad, esta ha sido la práctica más complicada ya que requería darle mucho al coco e informarse. Tuve que ver varios vídeos para llegar a esto.

Esta es la propuesta creada en Bitbloq:



Este es el código de la propuesta:
